电源是一门很深的学科。良好的电源设计是整机系统稳定工作的重要保障。电源设计除了考虑一般的输入电压，输出电压，输出电流之外，瞬态响应能力也是非常重要的指标。

瞬态响应是什么呢？通俗的讲，当输入电压瞬间变化（瞬间拉高或者拉低）时，输出电压的调整响应能力。

瞬态响应差的电源系统输出电压受输入电压影响，可能波动大，易造成受电电路因为过压而烧毁，或者因为欠压而工作不稳定。

下面展示一种典型的瞬态响应差的电源设计案例，通道一（黄色）是输入电压，通道二（青色）是输出电压。

【图一 - 某32模块电源子系统】

【图二 – 某32模块上电时刻电源子系统输入输出电压曲线】

上图所示某32模块上电瞬间，电源输出电压过冲到5.04V，然后跌落至2.56V，稳定到3.36V。超调电压高达约50%，可见此电源子系统设计相位裕度不足，输入电压阶跃变化时，输出电压响应不及时，产生较大震荡，设计欠佳。其5.04V的电压可能大大超出后级电路允许承受的高输入电压，使得后级电路过压损坏的风险大大增加。

良好的电源设计应该周全考虑，而不是仅仅考虑个别参数。以AS32-TTL-1W为例，泽耀在其研发过程中，针对为它配套的电源子系统进行了严格的实验筛选，用心为用户提供稳定可靠的产品。

注：AS32-TTL-1W是泽耀科技基于SX1278射频方案研发的具备高性价比优势LoRa无线模组。

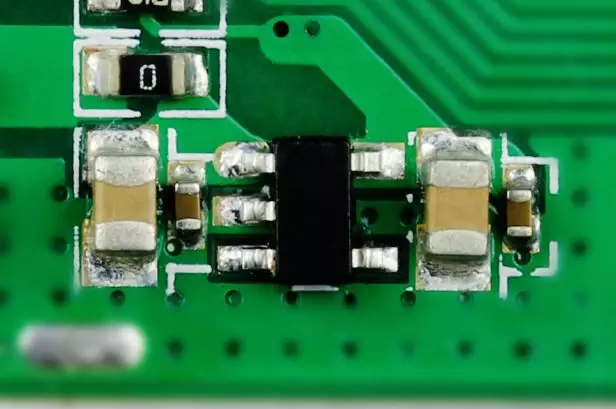

【图三 - AS32-TTL-1W 电源子系统】

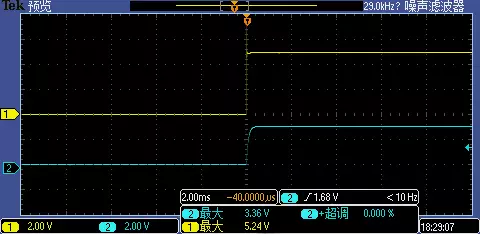

【图四 - AS32-TTL-1W 上电瞬间电源子系统输入输出电压曲线】

AS32-TTL-1W 电源子系统上电瞬间，输出瞬态响应良好，没有过冲现象，输出电压稳定建立时间小于400uS 。由此可见，此电源子系统满足射频电路的瞬态供电需要。

泽耀科技始终秉承理论与实验验证相结合的设计理念，严肃认真，用心为用户提供稳定可靠的无线通信产品。
