芯片方案：SX1268
频率范围：410~525MHz
调制方式：GFSK,FSK,MSK,GMSK,LORA,OOK
发射功率：22
参考距离：5.0 km
空中速率：FSk：≤300k、LoRa：≤62.5k
低噪放：无
待机电流：1
封装形式：贴片
天线形式：IPEX
机械尺寸：19.65*16mm
封装编号：S23

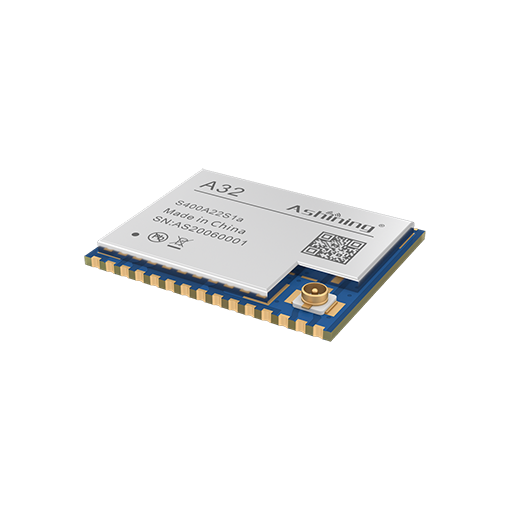

A32-S400A22S1a是一款433/470/490MHz（中国频段），约158mW，高速，高稳定性，工业级的，集无线收发于一体的射频收发模块。模块采用了SEMTECH原装SX126X射频芯片，工作在410~525MHz的ISM频段，带有金属屏蔽罩，抗干扰性能强。该模块发射功率足，频谱特性优异，谐波非常小，频道串扰小，体积小，部分器件达到了军品级标准。
Product
比SX127X方案体积更小、功耗更低、速度更快、距离更远
◆ 0.6μA低功耗 ◆ 22dBrn功率 ◆ -148dbm高灵敏度
A32-S400A22S1a是一款宽频段贴片模块，最大功率约158mW，高速，高稳定性，工业级的，集无线收发于一体的射频收发模块。模块采用了SEMTECH原装SX126X射频芯片，工作在410~525MHz的ISM频段，带有金属屏蔽罩，抗干扰性能强。该模块发射功率足，频谱特性优异，谐波非常小，频道串扰小，体积小，部分器件达到了军品级标准。
型号：A32-S400A22S1a 方案：SX1268
工作频段：410~525MHz 参考距离：5000米
以A32-S400A22S1a举例说明
LoRa强力抗于扰，传输距离与穿透能力比传统的FSK提升1倍，同时支持GFSK、FSK、MSK、GMSK、OOK调制
全新LoRa扩频，消耗同样电流，发射功率比SX127x方案大50%
抗于扰能力强，SX126X传输距离可送5000米，而SX127X方案。传输距离仅4000米，提高了20%的传输距离
拥有更高的传输速率，极大弥补普通模块速度慢的缺点
SX126X方案模块比普通loRa模块体积更次小，方便二次开发，满足更多应用方案的需求
在同频率下SX1262/68可以和SX1276/78相互通信，升级后依然可以与以往的LoRaSPI产品兼容，同时性能得到大幅度提高。
原装高品质元器件，保证每件产品发挥更卓越稳定的性能
采用10ppm高精度品质晶振，全温范围内（-40C~+85）精度偏差小，长期稳定可靠，一致性好
√抗电磁干扰强 √防静电不易损坏 √防腐蚀保护电路元件
反复检测调试，保证模块性能稳定
设计、生产阶段均实地测试，全检全测，每一个参数严格筛选，保障残次品“零”通过。
频谱收敛，干净无杂散，信号分离度优异，信道间不易串频
良好的阻抗匹配降低反射，功率最大化，提升接收灵敏度，更好的保护电路板及元器件
良好的阻抗匹配降低反射，功率最大化，提升接收灵敏度，更好的保护电路板及元器件
设计、生产阶段均实地测试，全检全测，每一个参数严格筛选，保障残次品“零”通过。
应用物联网、RFID、工控、医疗、RF4CE、安防报警、数据采集、智能家居、水电气抄表等多种场合。
| 射频参数 | 参数值 | 说明 |
|---|---|---|
| 工作频段 | 410~525MHz | 频率可调，信道间隔可调调， |
| 发射功率 | 22dBm | 最大22dBm，约158mW |
| 空中速率 | 0.3-62.5kbps | 空速可调，典型值：2.4kbps |
| 接收灵敏度 | -148dBm | 接收灵敏度详见芯片手册 |
| 实测距离 | 5.0 千米 | 晴朗空旷，无障碍物干扰；最大功率、高度2m |
| 硬件参数 | 参数值 | 说明 |
|---|---|---|
| 芯片方案 | SX126X | - |
| 机械尺寸 | 19.65*16mm | - |
| 封装方式 | 贴片 | - |
| 天线形式 | IPEX天线、邮票口 | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 说明 |
|---|---|---|---|---|
| 供电电压（VDC） | 2.0 | 3.3 | 3.6 | - |
| 通信电平（V） | 0.3*VCC | - | 0.7*VCC | 通信电平一般小于供电电压，0.7*VCC中的VCC指的是供电电压 |
| 发射电流（mA） | - | 108 | - | - |
| 接收电流（mA） | - | 8 | - | - |
| 关断电流（μA） | 0.2 | 1 | - | - |
| 工作温度（℃） | -40 | - | +85 | - |
| 工作湿度 | 10% | - | 90% | 相对湿度，无冷凝 |
| 存储温度（℃） | -40 | - | +125 | - |
