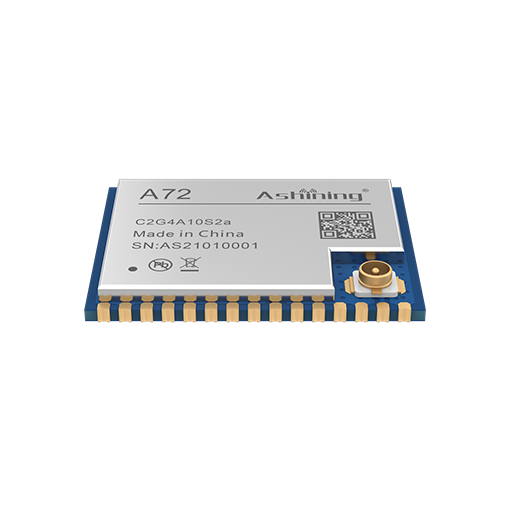

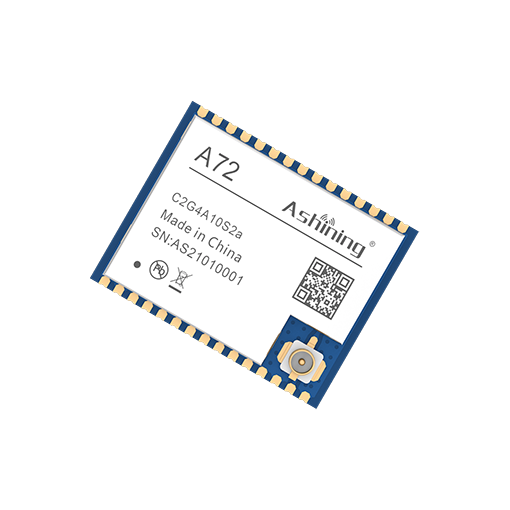

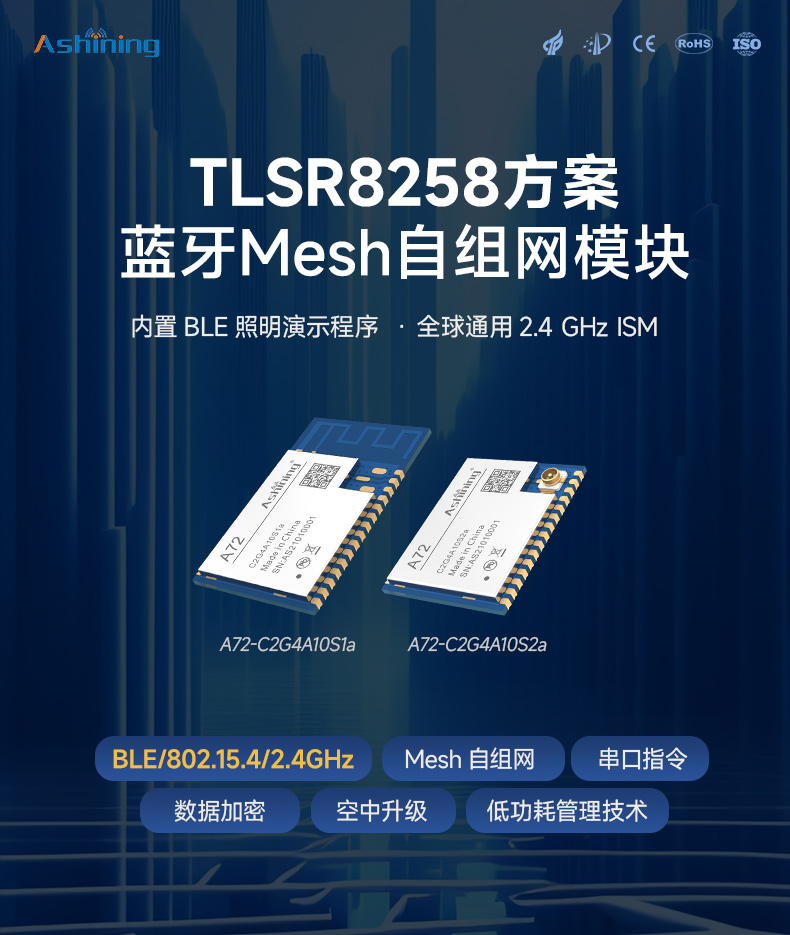

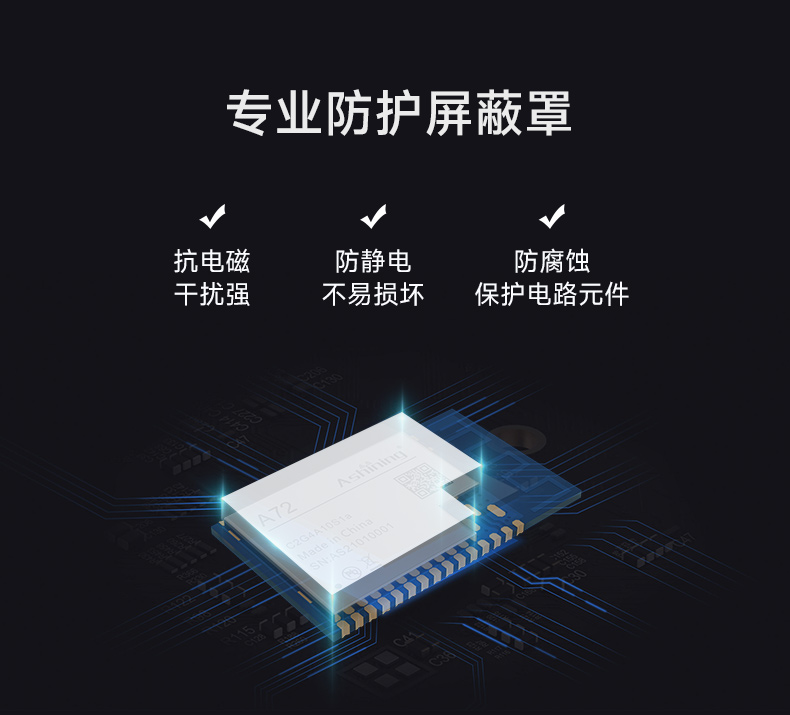

A72-C2G4A10S2a 基于Telink方案TLSR8258带屏蔽盖，IPEX天线的10mW， 2.4G BLE模块

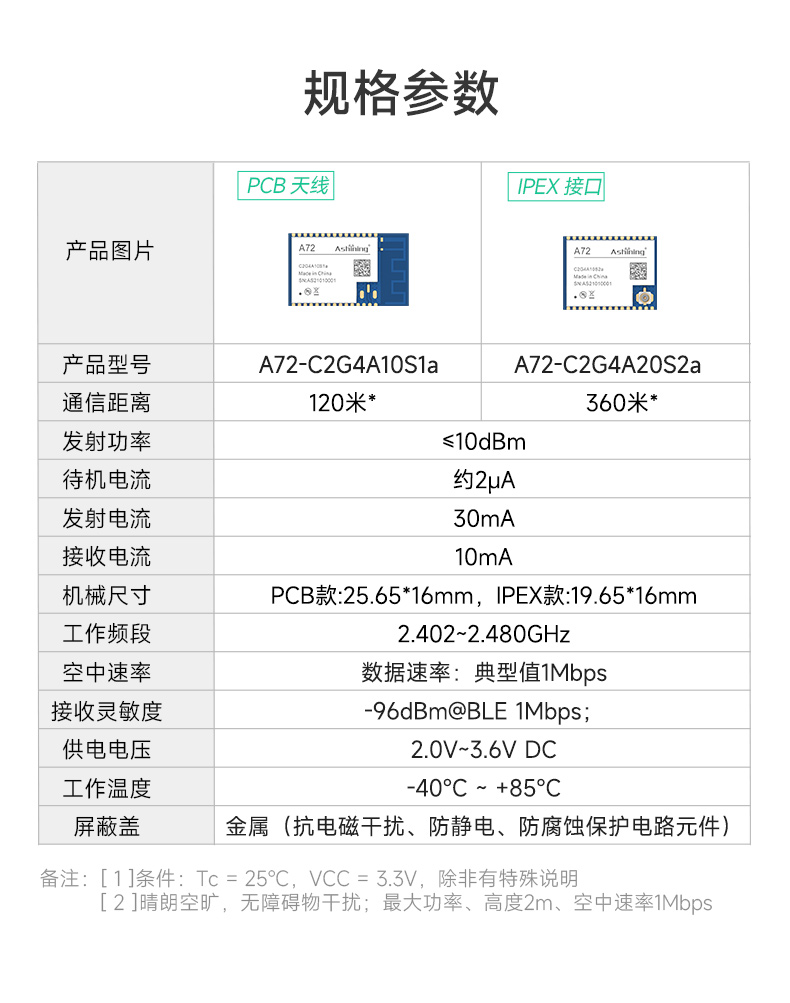

蓝牙协议：BLE5.0

低功耗：支持

串口波特率：-

频率范围：2.402~2.48GHz

发射功率：10

参考距离：0.36 km

空中速率：250k、1M、2M

封装形式：贴片

天线形式：IPEX

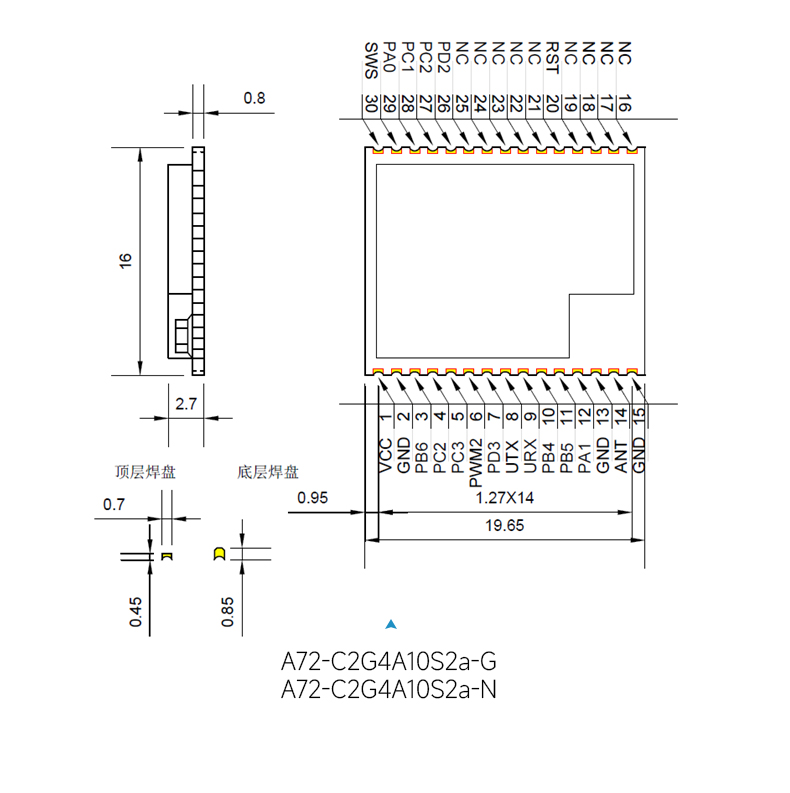

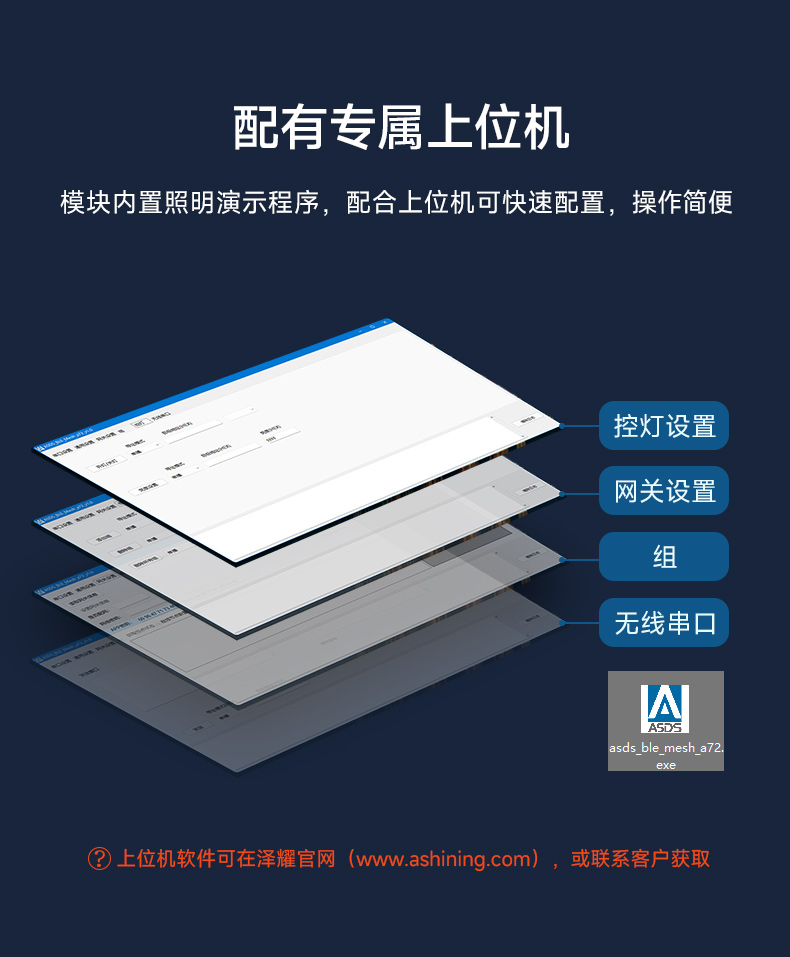

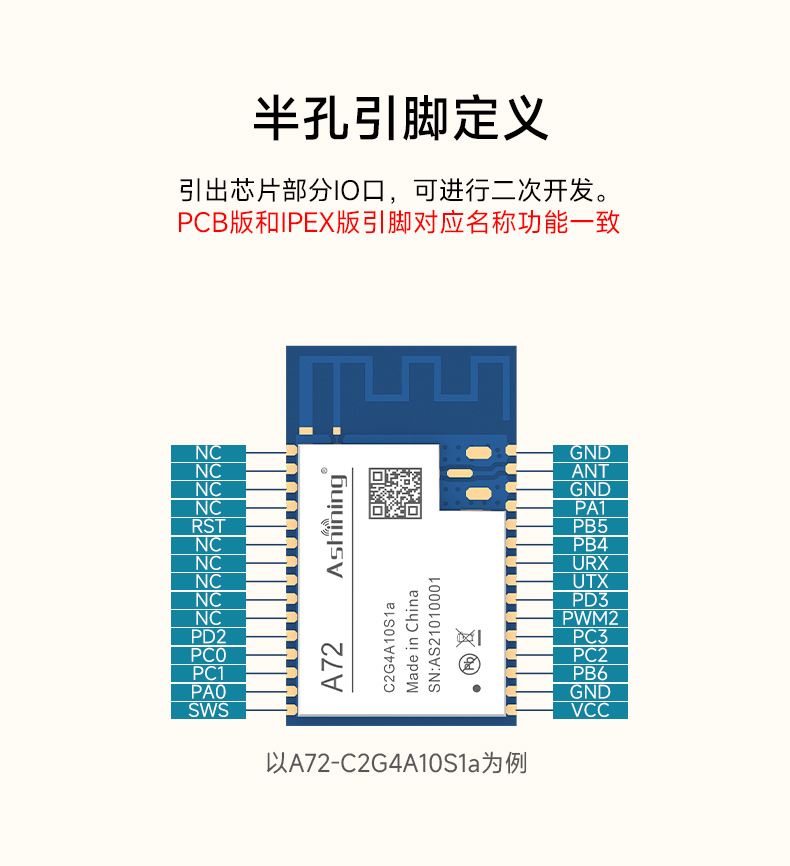

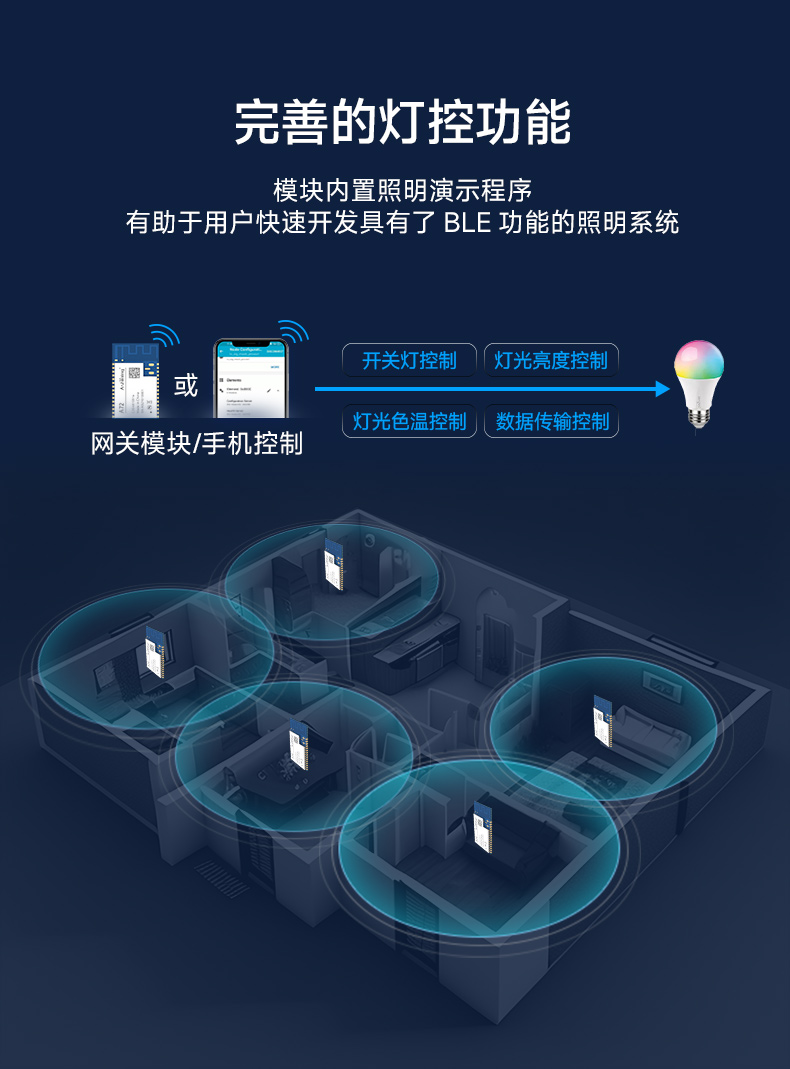

A72-C2G4A10S2a是是基于TLSR8258，工作在2.4G ISM频段的无线模块。支持多种协议包括BLE，BLE Mesh，Zigbee和RF4CE。基于BLE的照明演示程序，有助于用户快速开发具有BLEmesh功能的照明系统。模块RF信号最大功率约+10dBm，采用IPEX天线输出；模块采用1.27mm间距的半孔引脚的SMD封装，重量轻，体积小，方便集成。本规格书描述模块的工作参数和使用注意事项，方便用户将模块集成到产品中。

资料下载 立即订购

产品分类导航

Product

产品概述功能参数相关资料下载服务支持系列产品

A72系列详情_01

A72系列详情_02

A72系列详情_03

A72系列详情_04

A72系列详情_05

A72系列详情_06

A72系列详情_07

A72系列详情_08

A72系列详情_09

A72系列详情_10

A72系列详情_11

A72系列详情_12

A72系列详情_13

A72系列详情_14

A72系列详情_16

总资料包

操作

01
A72-C2G4A10S2a
点击下载

用户手册

操作

01
A72-C2G4A10S2a
点击下载

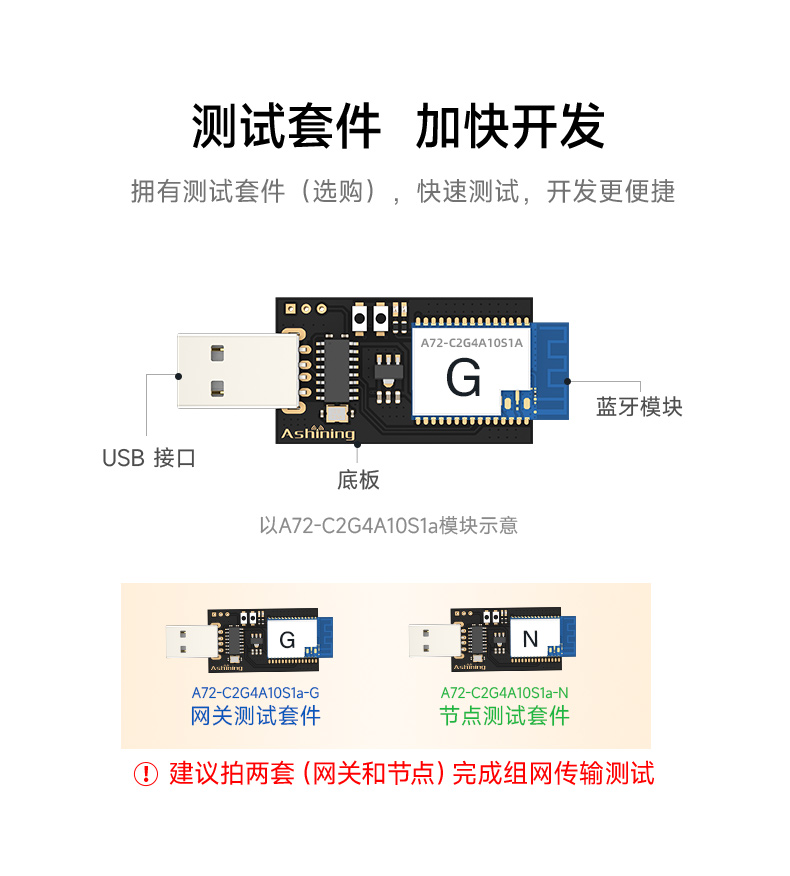

开发套件

操作

01
A72-C2G4A10S2a
点击下载
