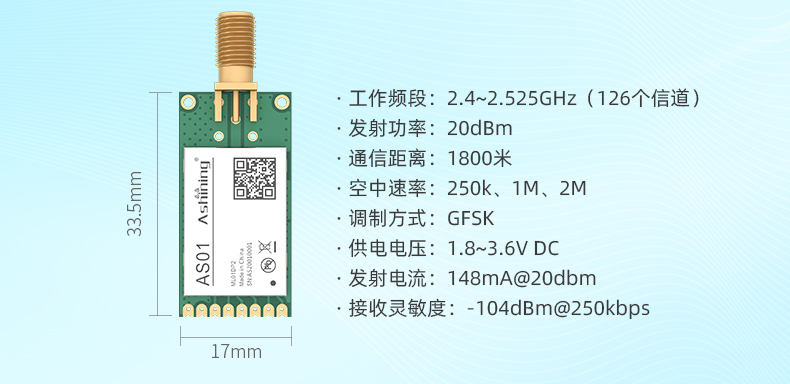

Product
· 支持免许可ISM2.4GHz频段 · 具有自动重发机制
· 带功放芯片+LNA · 低功耗处理，最低约0.9uA

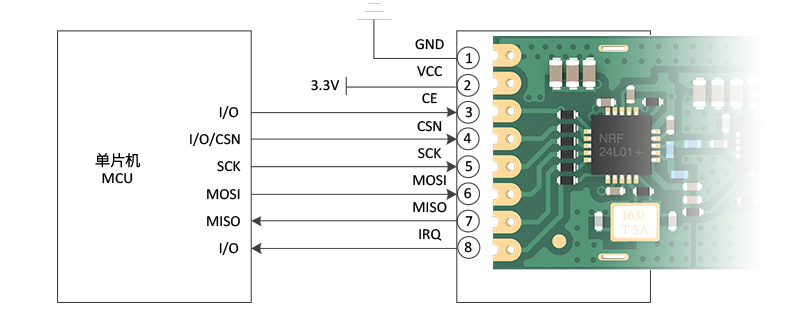

注:详情下方有详细推荐连接示意图，有疑问可咨询客服

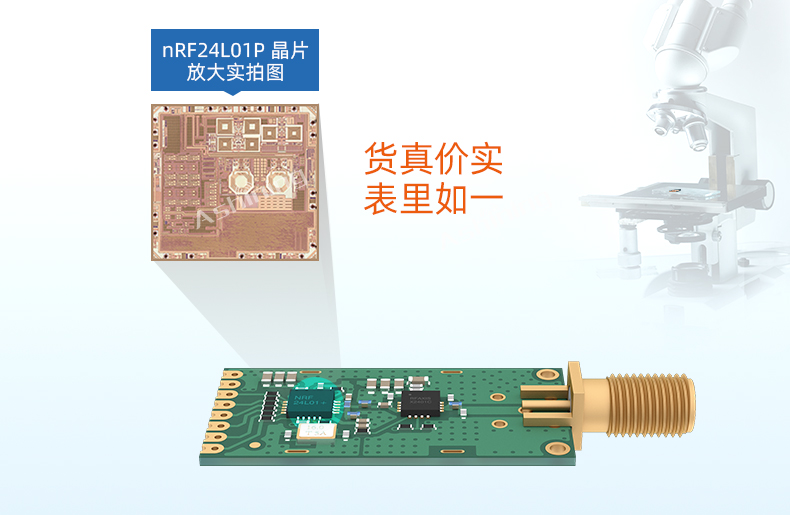

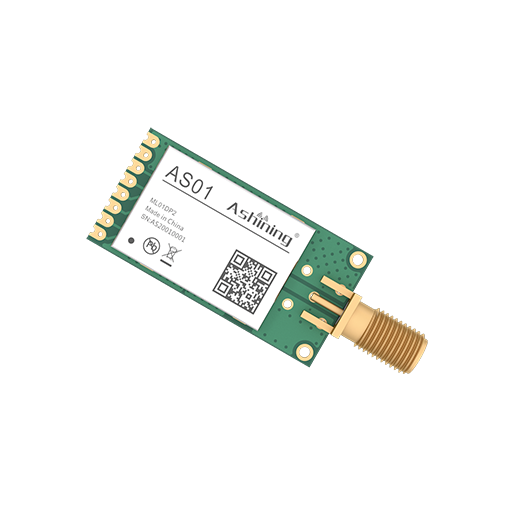

采用挪威NORDIC公司nRF24L01P射频芯片，收发一体，
体积小易应用，数据传输快。泽耀可免费为您提供产品检验服务
Demo程序代码规范，易上手操作
节约开发时间，咨询客服获取

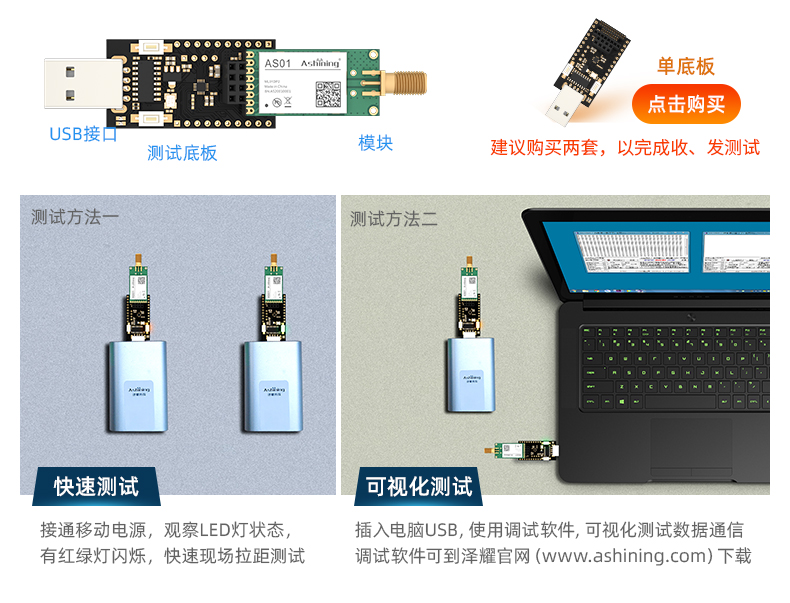

想快速测试模块或初学者学习，此测试套件(底板+模块)十分方便快捷
采用10ppm高精度品质晶振，为模块提供高时钟频率，全温范围内
(-40°C~+85℃)精度偏差小，单片机得到高运行速度，
使模块长期稳定可靠，一致性好

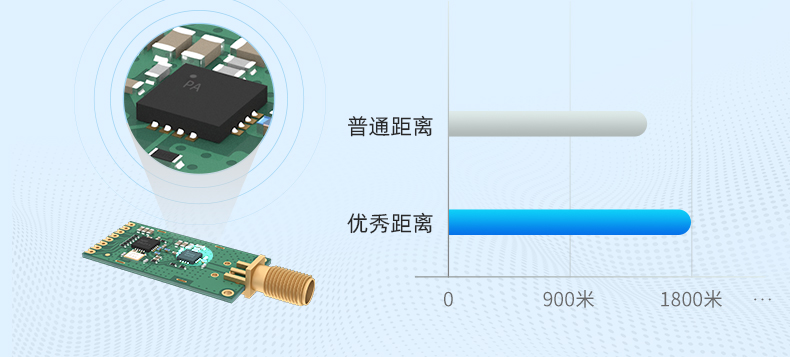

模块传输距离更远
具有LNA及独立降噪电路,提高输出的信噪比,提升了接收灵敏度;
功放芯片(PA)将高频已调波信号进行放大，满足发送功率要求，
且不干扰相邻信道通信,使得传输距离远高于普通模块。
全原装器件,采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌

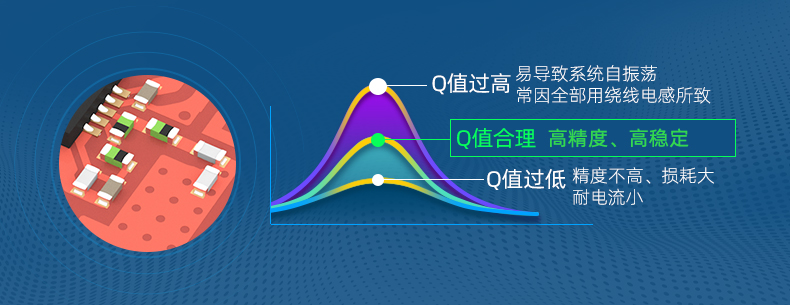

科学严谨的组合绕线和叠层电感 追求合理0值是系统稳定的基础
阻抗匹配良好
良好的阻抗匹配，有效调整负载功率，让功率得到最大化;
还能抑制信号反射，提升接收灵敏度。也更好的保护电路板及元器件。
频谱收敛·信道间不易串频
频谱收敛，干净无杂散，信号分离度优异，信道间不易串频

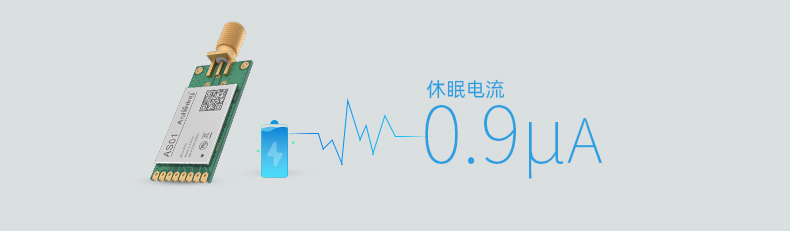

微功耗处理级别
nRF24L01P设置为掉电模式，CE为低电平时，休眠电流约0.9uA
可应用到对功耗有苛刻要求的系统中
| 射频参数 | 参数值 | 说明 |
|---|---|---|
| 工作频段 | 2.4GHz~2.525GHz | 频率可调，信道间隔可调调，GFSK、FSK、MSK、GMSK、LORA、OOK调制 |
| 发射功率 | 20dBm | 在发射功率为20dBm下，测得发射电流约148mA |
| 空中速率 | 250Kbps、1Mbps、2Mbps | 空速可调 |
| 接收灵敏度 | -92dBm、-95dBm、-104dBm | 接收灵敏度详见芯片手册 |
| 实测距离 | 1.8 千米 | 晴朗空旷，无障碍物干扰；最大功率、高度2m |
| 电气参数 | 最小值 | 典型值 | 最大值 | 说明 |
|---|---|---|---|---|
| 供电电压（VDC） | 1.8 | 3.3 | 3.6 | - |
| 通信电平（V） | 0.3*VCC | - | 0.7*VCC | 通信电平一般小于供电电压，0.7*VCC中的VCC指的是供电电压 |
| 发射电流（mA） | - | 148 | - | - |
| 接收电流（mA） | - | 21 | - | - |
| 关断电流（μA） | 0.9 | - | - | |
| 工作温度（℃） | -40 | - | +85 | - |
| 工作湿度 | 10% | - | 90% | 相对湿度，无冷凝 |
| 存储温度（℃） | -40 | - | +125 | - |

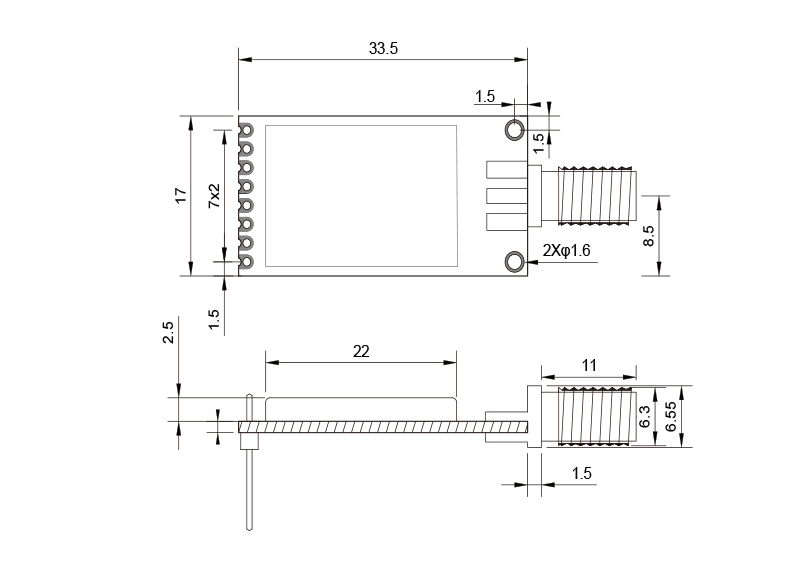

规范的尺寸图是硬件设计的基础
