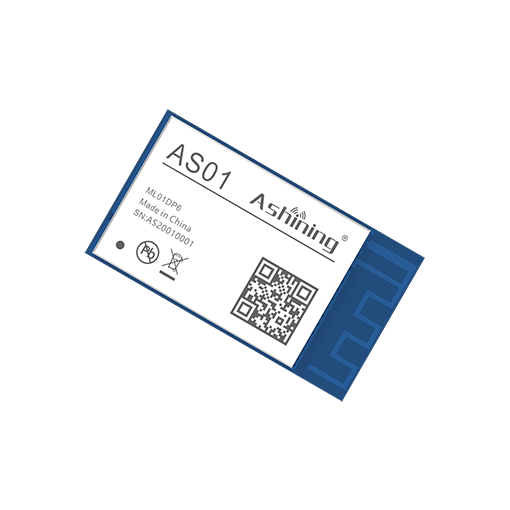

nRF24L01P 原装芯片方案

2.4GHz 带PA+LNA射频模块

· 支持免许可ISM2.4GHz频段       · 具有自动重发机制

· 带功放芯片+LNA        · 低功耗处理，最低约0.9uA

SPI基本功能

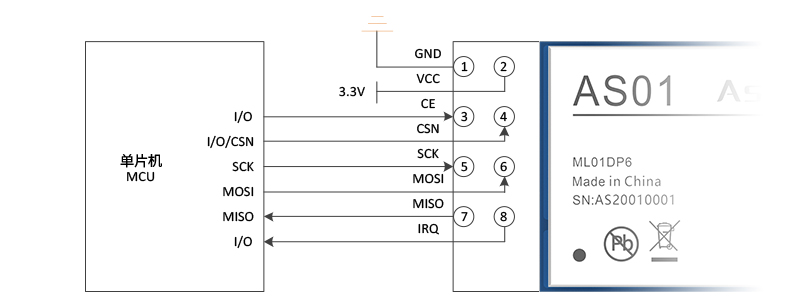

注:详情下方有详细推荐连接示意图，有疑问可咨询客服

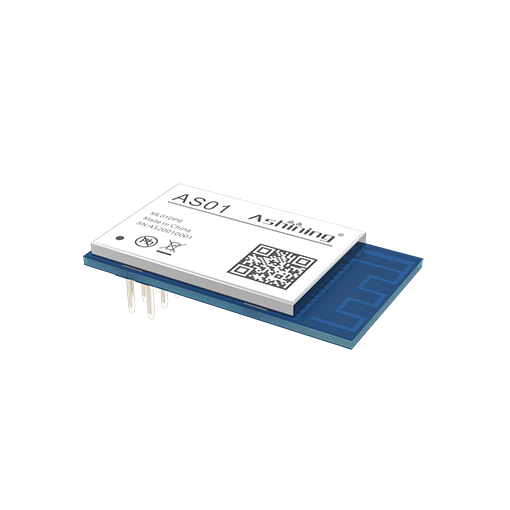

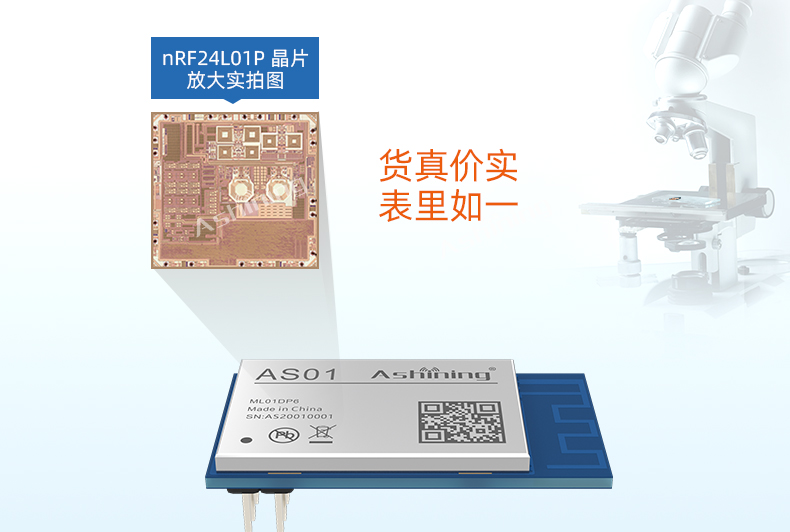

采用挪威版nRF24L01P芯片

采用挪威NORDIC公司nRF24L01P射频芯片，收发一体，

体积小易应用，数据传输快。泽耀可免费为您提供产品检验服务

多种单片机Demo工程参考

Demo程序代码规范，易上手操作

节约开发时间，咨询客服获取

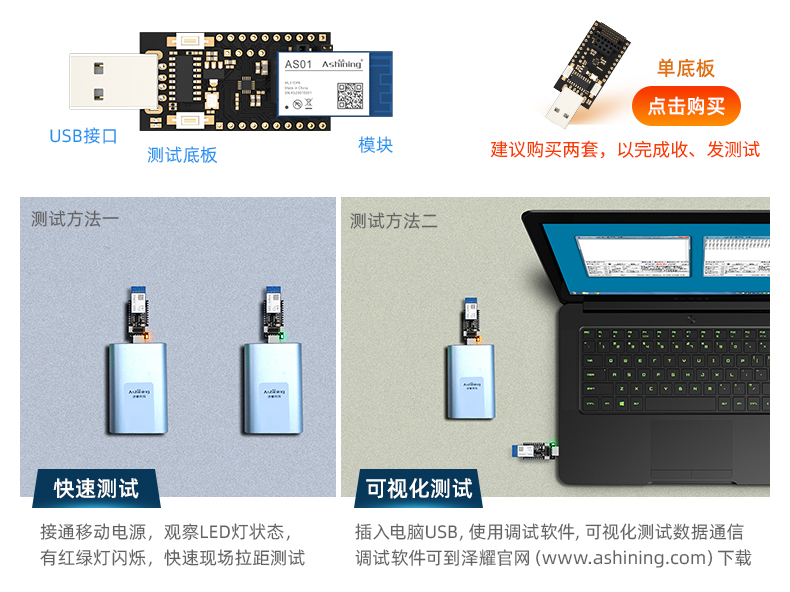

拥有测试底板(赠代码)

想快速测试模块或初学者学习，此测试套件(底板+模块)十分方便快捷

高精度晶振·频率无偏差

采用10ppm高精度品质晶振，为模块提供高时钟频率，全温范围内

(-40°C~+85℃)精度偏差小，单片机得到高运行速度，

使模块长期稳定可靠，一致性好

带功放(PA)芯片+内置低噪放(LNA)

模块传输距离更远

具有LNA及独立降噪电路,提高输出的信噪比,提升了接收灵敏度;

功放芯片(PA)将高频已调波信号进行放大，满足发送功率要求，

且不干扰相邻信道通信,使得传输距离远高于普通模块。

使用优质品牌元器件

全原装器件,采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌

科学严谨的组合绕线和叠层电感 追求合理0值是系统稳定的基础

阻抗匹配良好

良好的阻抗匹配，有效调整负载功率，让功率得到最大化;

还能抑制信号反射，提升接收灵敏度。也更好的保护电路板及元器件。

频谱收敛·信道间不易串频

频谱收敛，干净无杂散，信号分离度优异，信道间不易串频

金属屏蔽罩·专业防护

· 抗电磁干扰强    · 防静电不易损坏    · 防腐蚀保护电路元件

微功耗处理级别

nRF24L01P设置为掉电模式，CE为低电平时，休眠电流约0.9uA

可应用到对功耗有苛刻要求的系统中
