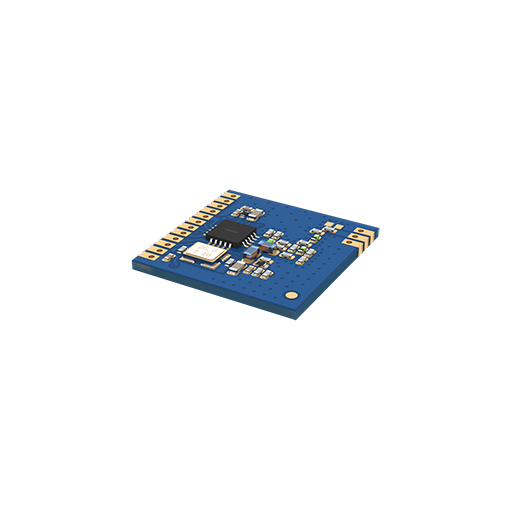

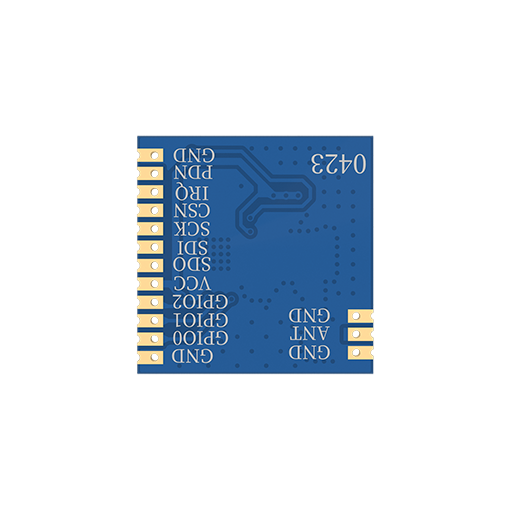

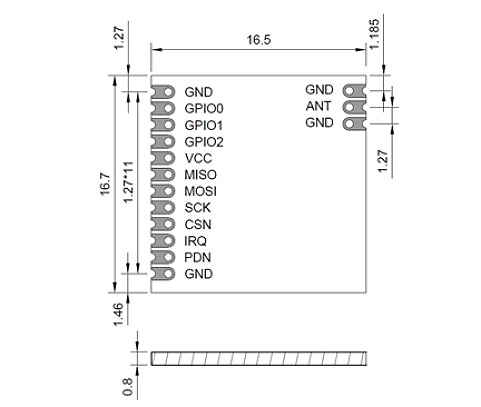

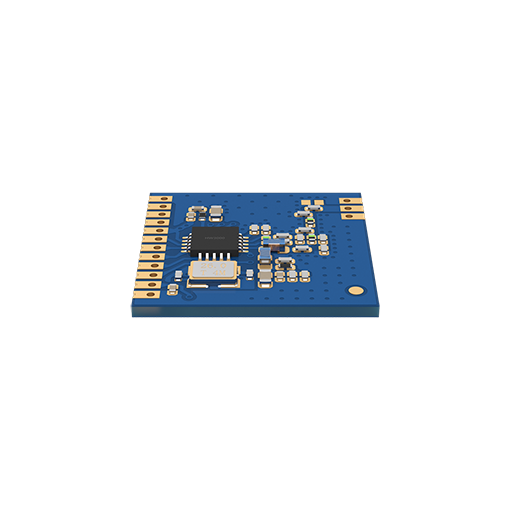

基于HW3000方案428-522MHz宽频

高稳定、远距离射频收发模块

◆ 小体积，低功耗，易应用     ◆ 2.5km远距离(参考)    ◆ 数据FIFO：单包达256字节

◆ 4-Pin硬件SPI通信接口    ◆ 六种可切换工作模式    ◆ 搭配测试底板可快速测试

基本使用方式

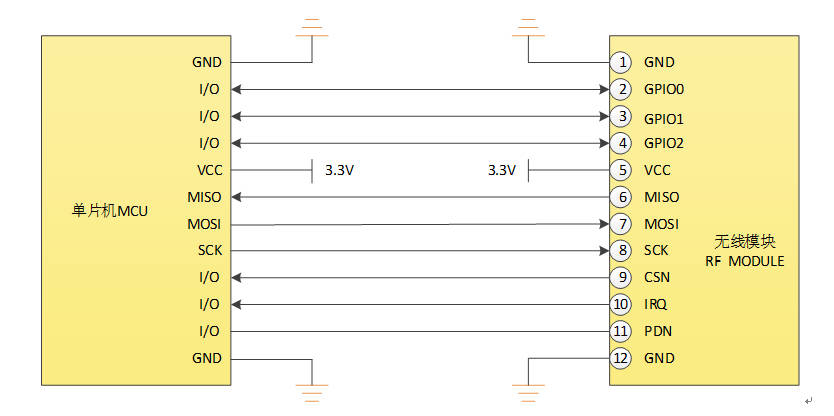

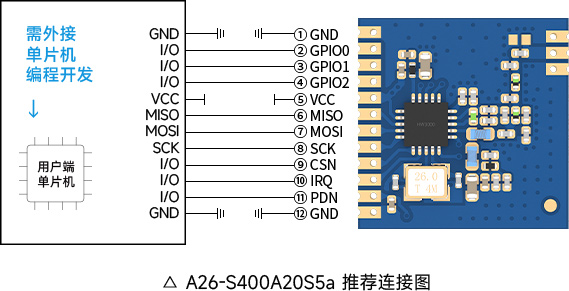

模块采用SP通信接口，需要外接用户的单片机，并使用单片机对模块寄存器进行配置编程，实现模块无线通信。

说明：

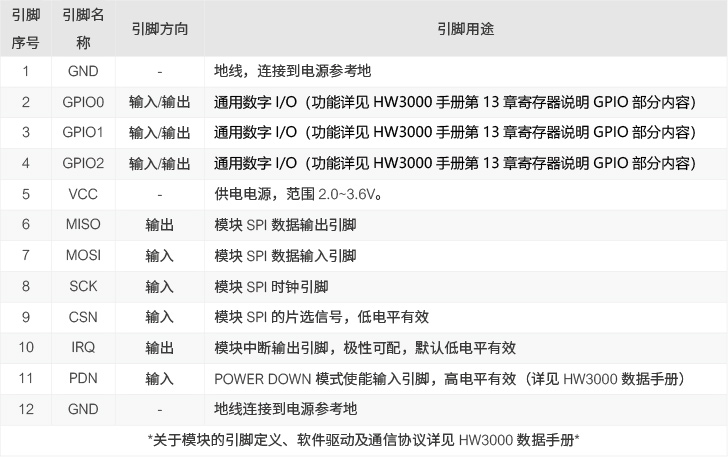

1、GPIO0/GPIO1/GPIO2/GPIO3是一般通用IO口，可以配置成多种功能，详见HW30O0数据手册若不使用，可以悬空。

2、IRQ推荐连接使用单片机外部中断。也可不接，采用SPI查询方式来获取中断状态。

3、SPI速率不宜过高，推荐8Mbps。

4、HW3000的状态转换请参考数据手册“2.7芯片状态切换说明部分，TX与RX的状态转换必须经过Ready，不可直接切换。

5、在芯片空闲时重新初始化寄存器配置以获得更高的稳定性。

拥有测试底板

说明：

1.上电初始化阶段，红绿灯连续闪炼三次后，红灯为发送，绿灯为接收

2.可以通过模式切换键，切换收发状态

3.复位键可以恢复模块上电初始状态

4.实际使用时，建议连接增益天线才能达到模块描述的收发参考距离（板载天线除外）

快速可视化测试

把测试底板USB插入电脑，使用调试软件，可视化测试数据通信

四步完成可视化测试：

第一步：将收发模块、底板、天线连接好，插入电脑；

第二步：泽耀官网下载驱动“CH341”并成功安装到电脑；

第三步：长按底板切换键将固定发送模式切换到患口发送模式；

第四步：打开串口调试助手（官网下载）选择对应串口号并设置，完成数据收发测试。

快速拉距测试

接通移动电源，观察LED灯状态，有红绿灯闪烁，快速现场拉距测试

*拉距测试、实际应用等场景收发模块均需外接增益天线！

提供多种Demo工程参考

代码规范，易上手操作节约开发时间

东软载波微电子HW3000方案

采用上海东软载波微电子HW3000方案HW3000是一款工业级低功耗Sub-1GHz射频收发器芯片，高稳定性绕射性能强，穿墙能力优秀的，工业级的，集无线收发手一体的数传模块。可广泛应用于无线抄表、无线门禁、智能家居、工业控制、无线传感器网络、无线遥控、遥测设备等领域。

采用高精度晶振频率无偏差

在单片机系统里晶振的作用很大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机一切指令的执行都是建立在这个基础上的，晶振提供的时钟频率越高那单片机的运行速度也就越快。

泽耀采用±10ppm高精度品质晶振，远超芯片所需的60ppm精度，为模块提供高时钟频率，全温范围内精度偏差小，单片机得到高运行速度，模块长期稳定可靠，一致性好。

大量采用品牌感容器件稳定可靠

采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌。高精度的电容电感拥有工业级温度特性，某些电容电感甚至达到了军用级。

叠层电感的散热性好、ESR值更小、但耐电流比绕线电感小，成本比绕线型电感低。绕线电感的散热性不如叠层电感但耐电流大，ESR值更高。

科学严谨的组合绕线和叠层电感追求合理Q值是系统稳定的基础。

沉金PCB无铅含银锡膏

沉金PCB：不易氧化、导电性能好，使用寿命更长。

无铅含银锡膏：使得焊点更牢固、导电性能高。

频谱收敛信道间不易串频

频谱谱线收敛，于净无杂散，信号分离度优异，信道间不易串频，不同调制方式输出频谱不同，但有一共同特性就是带外抑制比，带外抑制比越大越好。

阻抗匹配良好

良好的阻抗匹配，有效调整负载功率，让功率得到最大化；还能抑制信号反射，提升接收灵敏度。也更好的保护电路板及元器件。

真实的电流

电源供电能力大于200mA，发射电流：90mA；接收电流：8mA；关断电流：0.1μA（POWERDOWN模式下）。

趋“1”的驻波

驻波SWR越小（越接近1)表示反射系数越小，可以看出反射功率小，损耗就小

实地测试

泽耀深入各类复杂实际应用环境，进行产品稳定测试，确保产品的可靠性

高低温测试

采用工业级设计标准，经过严苛测试，保证产品全环温范围稳定工作
