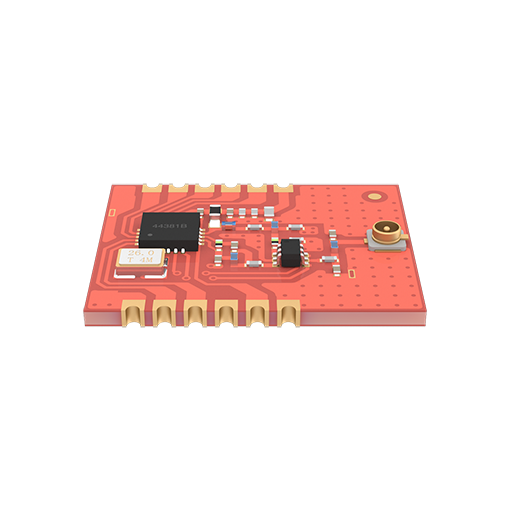

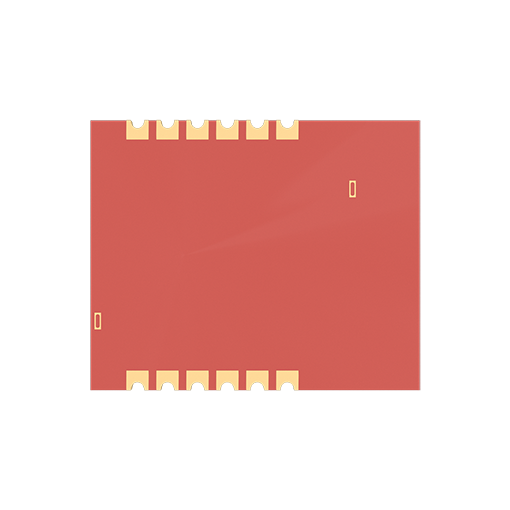

AS11-S433

芯片方案：Si4438

频率范围：425~525MHz

调制方式：GFSK,OOK

发射功率：20

参考距离：1.8 km

空中速率：FSk：≤500k

低噪放：无

待机电流：0.5

封装形式：贴片

天线形式：IPEX

机械尺寸：22*18mm

封装编号：S10

功能特点：稳定可靠，通信距离远

资料下载 立即订购
产品分类导航

Product

产品概述 功能参数 相关资料下载 服务支持 系列产品

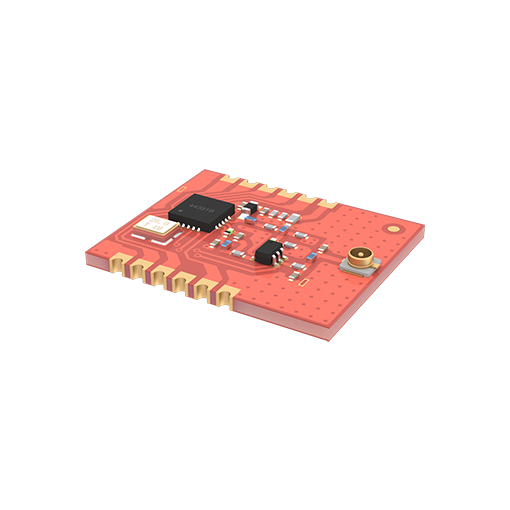

原装Si4438方案

强绕射低功耗射频收发模块

◇ 433MHZ   ◇ 1800米   ◇ 20dBm   ◇ 高稳定性


AS11-S433_02

◇ 接收灵敏度-124dBm
◇ 低功耗处理，可低至为0.5uA
◇ 功率、空速、频段可调
◇ 支持(G) FSK和0OK调制
◇ 自带外部弹簧天线
◇ 接收/发送单包1~64字节



使用优质品牌元器件

全原装器件，采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌

科学严谨的组合绕线和叠层电感追求合理Q值是系统稳定的基础


AS01-SPIPX详情优化_20



高精度晶振.频率无偏差

采用10ppm高精度品质晶振,为模块提供高时钟频率,全温范围内(-40°C-+85°C)精度偏差小,单片机得到高运行速度,使模块长期稳定可靠, 一致性好


AS11-S433_晶振

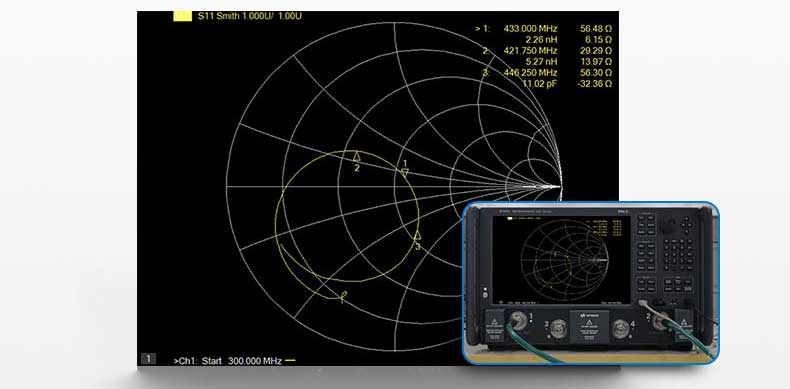

阻抗匹配良好片

良好的阻抗匹配，有效调整负载功率，让功率得到最大化;还能抑制信号反射，提升接收灵敏度。也更好的保护电路板及元器


AS11-S433_阻抗

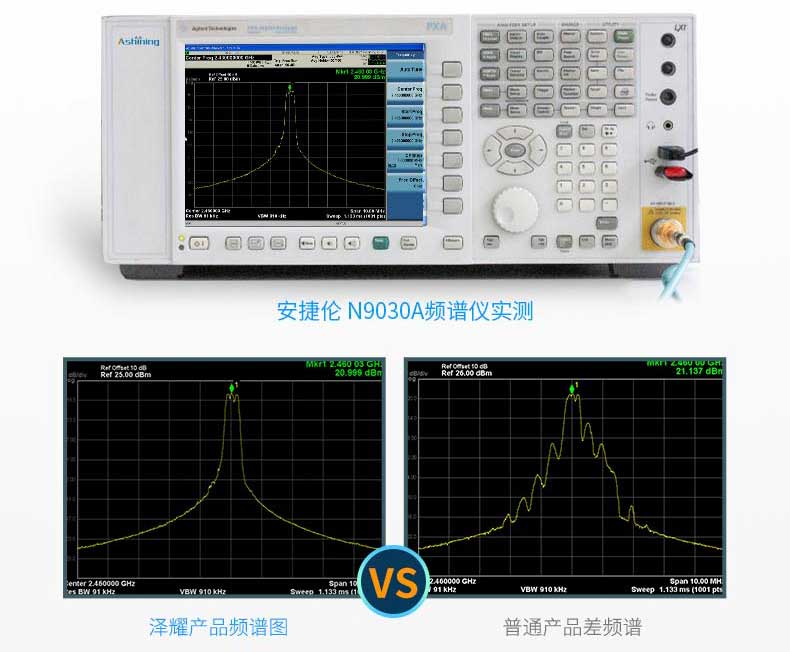

频谱收敛.信道间不易串

频谱收敛，干净无杂散，信号分离度优异，信道间不易串频


AS11-S433_频谱




微功耗处理级别

高稳定性和0.5uA超低休眠功耗，使电池具备更长使用寿命，还可应用到对功耗有苛刻要求的系统中


AS11-S433_微功耗




基本参数


射频参数参数值说明
工作频段

425~525MHz

频率可调，信道间隔可调调，GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率20dBm在发射功率为20dBm下，测得发射电流约80mA
空中速率0.1kbps~500kbps空速可调
接收灵敏度-124dBm接收灵敏度详见芯片手册
实测距离1.8 千米晴朗空旷，无障碍物干扰；最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压（VDC）1.8
3.6-
通信电平（V）0.7*VCC-3.6*VCC通信电平一般小于供电电压，0.7*VCC中的VCC指的是供电电压
发射电流（mA）-103--
接收电流（mA）-23--
关断电流（μA）
0.5--
工作温度（℃）-40-+85-
工作湿度10%-90%相对湿度，无冷凝
存储温度（℃）-40-+125-


引脚定义详细说明

规范的尺寸图是硬件设计的基础



AS11-S433_14
