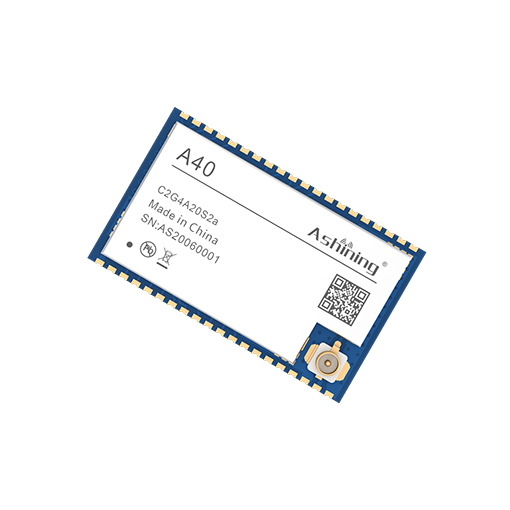

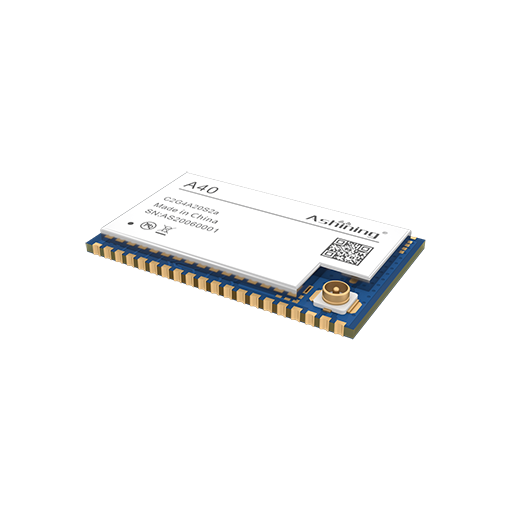

A40-C2G4A20S2a

芯片方案：CC2530

协议：zigbee 3.0

EVM RMS：小于25%

串口波特率：115200

频率范围：2.4~2.4835GHz

信道数：16

发射功率：20

参考距离：1.0 km

空中速率：250k

天线形式：IPEX

资料下载 立即订购
产品分类导航

Product

产品概述 功能参数 相关资料下载 服务支持 系列产品

CC2530 ZigBee自组网模块

⊙Mesh 自组网    ⊙PA LNA    ⊙AT 指令    ⊙ HEX  指令


采用CC2530方案，基于ZigBee3.0标准协议，支持短地址、IEEE地址、组播、广播等传输方式。A40协调器最多可添加20个设备。模块默认支持一路IO口输出、无线串口传输、无线数据LQI和RSSI显示。A40系列模块包含协调器、路由器、终端节点。



A40-C2G4A20S2a产品





CC2530 ZigBee自组网模块

A40模块分别有协调器、路由器、终端节点3种模块，

模块后缀名分别以型号-C、型号-R、型号-E结束。

路由器图





对应型号说明


型号对应





Mesh自组网  自动优化

ZigBee网络具有多级，多径路由特性，自动优化路径，低开销，省时又省电



组网





测试套件  加快开发

拥有测试套件（选购），快速测试，开发更便捷


快速测试方法





配有专属上位机

将模块连接底板插入电脑USB接口，打开ASDS_Zigbee_a40 上位机程序，快速配置，操作简便


上位机1




两种唤醒方式灵活应用

模块支持定时休眠唤醒、外部中断唤醒两种唤醒方式，灵活应用让深度休眠的模块也能及时响应


唤醒




四种传输方式一令直达

四种寻址方式，一条指令，网络自动完成数据单点或多点的精准送达


一令直达




扩频通信 强抗干扰

ZigBee采用DSSS-OQPSK 扩频调制技术，抗干扰能力强，可实现2500m视距组网


扩频通信






AES-128加密  数据更安全

AES-128通信加密和新设备登录加密，有效避免非法设备空中获取数据


AES





三种天线形式

A40系列有三种天线选择，轻松应对各种场景


三种天线选择





半孔引脚定义

4dBm模块有30个镀金半孔引脚、20dBm和27dBm模块有40个镀金半孔引脚，

模块引出芯片全部IO口，可充分进行二次开发。


注意：A40带IPEX接口的，要用ANT引脚，

需要把IPEX接口去掉，加个0欧姆电阻联通才可以使用


半孔引脚2a





引脚定义详细说明

在贴片使用时，请先详细阅读产品规格书


引脚图







规范的机械尺寸


A40-C2G4A20S2a






机械尺寸

A40-C2G4A20S2a
